Compact P55: scheda madre MicroATX: proviamole! Parte 2/5

La scheda madre microATX e le sue novità più rilevanti. L'interfaccia PCI Express è ora parte del processore, piuttosto che trovarsi sul chipset. I5/i7 core CPU per LGA 1156 (è centratura sul design quad-core Lynnfield) permettere al x16 PCI Express 2.0 una o due connessioni x8 per configurazioni dual graphics. I3/i5 core CPU basate su Clarkdale non ti permettono di dividere la connessione PCIe, purtroppo.

Nessuna delle schede esaminate rende effettivamente l'uso degli interruttori necessario per raggiungere una configurazione x8/x8, ma tutti, tranne Foxconn offrono ancora due slot fisici x16. Gli slot secondari sono guidati da quattro alloggi 2,5 GT/s  dal PCH, che abbiamo mostrato non è l'ideale per le configurazioni dual-card. Foxconn rende anche l'equivalente quattro corsie disponibili tramite uno slot PCIe x4, può correttamente espletare la sua utilità associato allo storage high-end e al controller di rete.

microATX: novità e normalità

Come già detto, tutti gli alloggi PCIe che eccedono il processore Core i5 a 16 devono derivare dal chipset P55 (a meno che non si sita guardando una scheda Nvidia nForce 200 chip bridge, che può permettere connettività multiplex della CPU in 32 corsie). P55 si serve di un totale di otto corsie. Intel chiama PCI Express 2.0-compliant, ma può solo eseguire le operazioni a metà velocità, raggiungendo la larghezza di banda paragonabile alle precedenti generazioni PCIe links.

Di conseguenza, si consiglia il non utilizzo di doppia scheda grafica su questa scheda madre microATX. Il PCH P55 offre inoltre 14 porte USB 2.0, un controller HD Audio, e sei porte SATA/300 con AHCI e Native Command Queuing, così come il supporto RAID (con Intel Matrix Storage Technology). Tutto questo può essere considerato più o meno standard su qualsiasi piattaforma basata su P55.

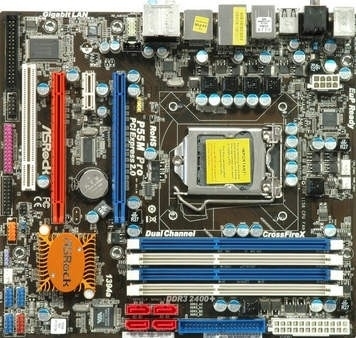

Scheda madre microATX: ASRock P55M Pro

P55M ASRock's Pro ha obiettivi verso la diffusione mainstream superiore, tra cui alcuni elementi e caratteristiche che il nativo chipset P55 non possiede. Questa è la unica scheda madre microATX di ASRock. La scheda è dotata di una porta FireWire 1394a controller con una porta, e ASRock implementa due delle sei porte P55 SATA 3 Gb/s porte come porte eSATA. È interessante notare come vengono condivise le porte USB 2.0, è possibile utilizzare l'uno o l'altro. Tuttavia, ci sono alcuni dispositivi eSATA storage disponibili, come eSATA thumb drives, che richiedono questo tipo di porta. eSATA da sola non è in grado di fornire alimentazione alla periferica di archiviazione. La scheda ha cinque regolatori di tensione di fase (4 +1 design), che in realtà dovrebbero essere sufficienti per l'overclock del processore. Per qualche ragione, questa scheda ha mostrato il sistema di potenza massima di inattività per il valore di 15W. Allo stesso tempo, ha mostrato il più basso consumo di picco di sistema di alimentazione quando si utilizza un processore Core i5-750 processor overclocked a 4.0 gigahertz. Le opzioni del BIOS ASRock per consentire risparmio energetico (Intelligent Energy Saver) sono state accese durante il test.
La scheda madre microATX è dotata di interfacce legacy, comprese le porte parallele e seriali e un header IR. Esso offre anche mouse PS/2 e connettori per la tastiera, una caratteristica solo MSI. Quattro delle sei porte SATA 3 Gb/s sono disponibili per i dispositivi interni, in abbondanza per un PC desktop medio. Gli slot di espansione aggiuntivi lasciano ampio spazio per l'espansione, in quanto vi è uno slot PCIe x1 e una convenzionale 32-bit PCI 2.3 slot. ASRock si dimostra buona su alcuni dei parametri di riferimento, ma offre prestazioni sostanzialmente nell'intervallo previsto. A volte è di fronte (DivX) e talvolta dietro (MainConcept). In definitiva, le prestazioni non dovrebbero essere il fattore chiave nella vostra decisione di acquisto.
