GRATIS demoboard RENESAS RPB RX62N [Review4U]

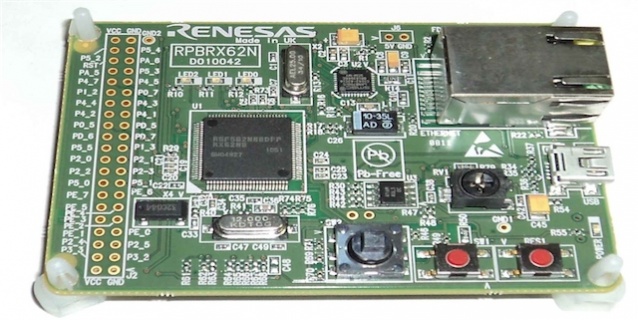

Demoboard RENESAS RPB RX62N

Questa settimana per gli abbonati Premium abbiamo in palio una demoboard per microcontrollori RX62N di casa Renesas. Una demoboard che vi permetterà di sperimentare subito con i 32bit della Renesas specifici per la connettività. Semplicemente postate nei commenti quale applicazione vorreste realizzarci.

La serie RX62N è stata progettata attorno al core RX, equipaggiato con un un canale Ethernet, due di tipo USB 2.0 Full-Speed (Host, Function and OTG) ed uno di tipo CAN (opzionale) che può essere utilizzato come interfaccia di comunicazione. I prodotti in questione sono stati progettati per risultare particolarmente versatili rispetto al metodo di comunicazione utilizzato dalle applicazioni che devono eseguire ed in particolare questo è possibile grazie all'aggiunta di specifici add-on che supportino diversi metodi.
Altra caratteristica molto interessante è il numero di funzioni di tipo "system fail-safe", tra le quali abbiamo power-on reset (POR), low voltage detection (LVD) ed una timer indipendente di tipo watchdog.

Le caratteristiche tecniche di questa famiglia sono:
CPU: core RX con le seguenti caratteristiche

  •     registri "General": 16 da 32-bit
  •     moltiplicatore: 32-bit
  •     divisore: si
  •     moltiplicatore-accumulatore: Si (di 2 tipi: operazioni memory-to-memory e register-to-register)
  •     MPU - Memory-protection unit

Massima frequenza operativa:  100MHz;
Tensione di alimentazione: da 2.7 fino a 3.6 V;
Floating-point processing unit:  floating-point processing unit a singola precisione (in grado di eseguire, tra le altre, operazioni di somma, sottrazione, moltiplicazione, divisione;
Flash ROM (per la memorizzazione di programmi): 512 KB (massimo);
Flash ROM (per la memorizzazione dei dati): 32 KB;
Memoria RAM: 96 KB (massimo)

Funzioni On-chip:

  • DMAC (Direct memory access controller su 4 canali;
  • DTC (Data transfer controller);
  • EXDMAC (Direct memory access controller designed exclusively);
  • unità MTU2 (multifunction timer pulse) a 16-bit e 12 canali;
  • timer 8-bit (TMR) x 4 canali;
  • Timer watchdog (WDT) ad 8 bit;
  • RTC (Real time clock);
  • Generatore d'impulsi programmabile (PPG) a 4-bit x 2 canali (massimo);
  • Interfaccia di comunicazione SPI x 6 canali;
  • Interfaccia I2C
  • RSPI (Serial peripheral interface) x 2 canali;
  • Interfaccia SDRAM;
  • Canale CAN;
  • OCO (on-chip oscillator) low-speed;
  • Crcuito POR (Power-on reset);
  • Circuito LVD (Voltage detection);
  • Conversione Analogico-Digitale: a 10-bit x 8 canali [4 x 2 unità] oppure 12-bit x 8 canali [8 x 1 unità];
  • Conversione Digitale-Analogico: a 10-bit.

Funzioni di debug On-chip: Yes (con funzione trace)
Modalità basso consumo: si, 4
E ancora:

  • Sleep mode
  • All-module clock stop mode
  • Standby software
  • Deep software standby

Le soluzioni Packages adottate sono 4:

  1. PLQP0100KB-A (100-pin LFQFP, 14 x 14mm 0.5mm pitch)
  2. PLQP0144KA-A (144-pin LFQFP, 20 x 20mm 0.5mm pitch)
  3. PLBG0176GA-A (176-pin LFBGA, 13 x 13mm 0.8mm pitch)
  4. PTLG0145JB-A (145-pin TFLGA, 9 x 9mm 0.65mm pitch)

Il kit per l'RX62N di casa Renesas è stato progettato in maniera non dissimile dai vari kit di dimostrazione. Lo scopo è, infatti, quello di permettere all'utente di prendere subito confidenza con i dispositivi di questa famiglia.

Sulla base di un Web server embedded, una serie di mini applicazioni dimostrative potranno essere utilizzate per verificare funzionalità (e prestazioni) dei controller Ethernet, USB nonchè della FPU (Floating Point Unit) sull'RX62N.
Ulteriori prove però potranno sempre essere condotte dall'utente grazie all'utilizzo dei tool di sviluppo RX, l'on-board Segger J-Link JTAG debugger ee lo High-performance Embedded Workshop (HEW) IDE.

Il kit contiene tutto ciò di cui avete bisogno per iniziare a smanettare seriamente:

  • la board RPBRX62N vera e propria;
  • il mini-CD RPBRX62N che al suo interno contiene il software di test ed esempio nonchè la documentazione;
  • cavo Ethernet;
  • cavo USB.

La scheda ha già, precaricato, il programma di installazione per driver e website di dimostrazione per l'intera famiglia RX600.

Ed ecco, infine, alcuni riferimenti utili:

http://www.renesas.eu/products/mpumcu/rx/rx600/rx621_62n/index.jsp

http://www.renesas.eu/products/tools/introductory_evaluation_tools/renesas_promotional_boa...

Come ricevere GRATIS la demoboard RENESAS RPB RX62N?

Basta semplicemente essere Abbonato al progetto EOS-Book (se non lo sei ancora abbonati ora, costa poco più di un caffè ed avrai tantissimi vantaggi) e poi descrivere qui sotto nei commenti quale è la tua idea di applicazione per questa demoboard. L'idea più originale, ma anche verosimile, verrà premiata con la board. Te la spediamo noi a casa gratuitamente, tu dovrai soltanto..... utilizzarla e come da regolamento, inviarci uno scritto sull'utilizzo, anche semplicemente un "getting started" o "la prima messa in funzione con lampeggio di un led" insomma niente di complicato, vogliamo solo essere sicuri che il vincitore la utilizzi veramente!

Che aspetti allora? Vai nei commenti e proponi la tua applicazione!
