LT3083, regolatore di tensione LDO da Linear Technology

L'LT3083 è un LDO da 3A regolabile con un solo resistore. Il regolatore di tensione LT3083 può essere collegato in parallelo per dissipare il calore e garantire una corrente di uscita superiore.

L'LT3083 è basato sulla stessa architettura innovativa dell’LT3080 da 1,1A (che utilizza un riferimento alla fonte di corrente per ogni singola impostazione della tensione in uscita del resistore).

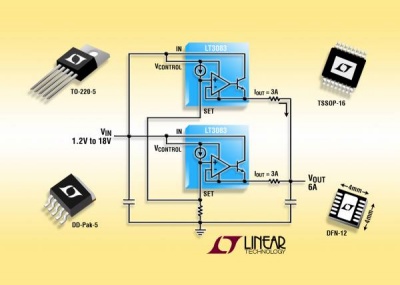

Collegando tra loro i pin SET è possibile dissipare il calore tra più regolatori e condividere la corrente utilizzando un trace PC di lunghezza ridotta come ballast; questo consente la regolazione lineare multi-ampére in tutti i sistemi con montaggio su superficie senza utilizzare dissipatori.

L’LT3083 permette una regolazione inferiore a 2mV a qualsiasi tensione di uscita. Il regolatore di tensione di Linear Technology,LT3083, presenta un ampio range di tensioni in ingresso compreso tra 1,2V e 18V. La tensione in uscita è programmabile con un singolo resistore nell'intervallo 0-17,5V e il riferimento di corrente on-chip da 50µA è calibrato al ±1%. Il rumore di regolazione e in uscita (40 µVrms) è indipendente dalla tensione in uscita per via dell'architettura di tensione del dispositivo. L’LT3083 è un dispositivo ideale per i sistemi moderni a corrente elevata e più rail.

Caratteristiche dell'LT3083

    • Corrente del pin SET da 50µA con precisione di ±1%
    • Corrente di uscita: 3A
    • Regolazione linea <0,001%/V • Singolo resistore per la programmazione della tensione in uscita • Ampio range di VIN: da 1,2V a 18V (package DD-Pak e TO-220) • Range VOUT regolabile: da 0V a 17,5V • Rumore ridotto: 40 µVRMS (da 10 Hz a 100 kHz) • Bassa tensione di dropout: 310mV • Regolazione carico <1mV • Stabilità grazie a un condensatore ceramico da 10 uF min. • Limitazione della corrente con foldback e protezione dalla sovratemperatura • Disponibile in package TSSOP a 16 pin, DFN 4x4mm da 12 pin, TO-220 da 5 pin e DD-PAK da 5 pin

L'LT3083 offre una soluzione montabile su tutte le superfici per applicazioni a corrente elevata e basso ripple come FPGA, dispositivi per la comunicazione dati o collegamenti seriali. L’LT3083 è disponibile nei package DFN a 12 pin da 4x4 mm con basso profilo (0,75 mm) e un package TSSOP a 16pin; è anche offerto in package di potenza TO-220 a 5pin DD-Pak per il montaggio su dissipatori di calore.

Clicca qui per informazioni sui prodotti Linear Technology
