LTC2997 - convertitore temperatura-tensione per il controllo termico dei sistemi

LTC2997 - convertitore temperatura-tensione per misurare i diodi remoti

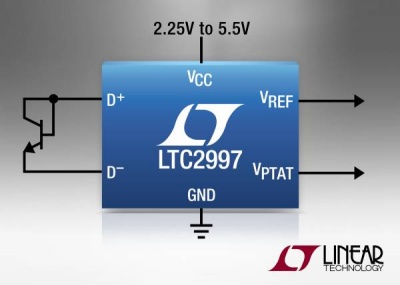

L'LTC2997 è un convertitore di temperatura-tensione ad alta precisione con annullamento della resistenza in serie built-in per i sistemi con alimentazione da 2.5V a 5.5V.

Oggi, tanti sistemi a bassa tensione prendono in considerazione l'affidabilità e la temperatura per valutare le condizioni generali. Le implementazioni tradizionali richiedono una serie di filtri, una fonte di energia e un riferimento preciso, determinando uno schema di conversione complesso, tendente a imprecisioni se non accuratamente progettato.

L'LTC2997 è una semplice soluzione di monitoraggio che misura la temperatura locale con una precisione di ±1,5°C o la temperatura di un diodo remoto con una precisione di ±1°C. Inoltre LTC2997 emette una tensione proporzionale alla temperatura assoluta. L'LTC2997 rappresenta una soluzione di monitoraggio della temperatura precisa, di space-saving ed a basso consumo di corrente.

La precisione, la semplicità e i bassi consumi dell'LTC2997 sono adatti ad una serie di applicazioni, come ad esempio: l'energy harvesting, il controllo termico dei sistemi, i computer desktop e notebook, i server di rete e il monitoraggio ambientale.

Caratteristiche dell'LTC2997

    •Precisione della temperatura interna di ±1.5°C
    •Converte la temperatura del diodo remoto o interno in tensione analogica
    •Precisione della temperatura remota di ±1°C
    •Uscita della tensione di riferimento di 1,.8V
    •Annullamento della resistenza in serie integrata
    •Tensione di alimentazione da 2.5V a 5.5V
    •Corrente di riposo di 170μA
    •Tempo di aggiornamento VPTAT di <3.5ms
    •Guadagno dell'uscita di 4 mV/°C
    •Package DFN a 6 conduttori da 2mmx3mm

È possibile configurare due ingressi di rilevamento della corrente per misurare la temperatura locale o remota. Un algoritmo built-in evita gli errori dovuti alla resistenza dei sensori in serie durante la misurazione della tensione di un diodo o di un transistore. È disponibile anche un'uscita di riferimento della tensione da 1.8V da condividere con un convertitore analogico-digitale esterno per generare tensioni di soglia della temperatura da confrontare con l'uscita VPTAT.

L'LTC2997 è disponibile nelle versioni automotive, commerciale e industriale e supporta temperature operative comprese tra 0°C e 70°C, -40°C e 85°C e -40°C e 125°C. L'LTC2997 è offerto in un package DFN compatto a 6 conduttori di 2mmx3mm.

Clicca qui per informazioni sui prodotti Linear Technology
