RS485 ed alimentatore 5V isolati con LTM2881

Come realizzare una RS485 (completamente) isolata o un alimentatore isolato da 5V? L'LTM2881 è un transceiver isolato RS485 che protegge dalle differenze "ground-to-ground". Un convertitore DC/DC onboard fornisce un'alimentazione isolata da 5V.

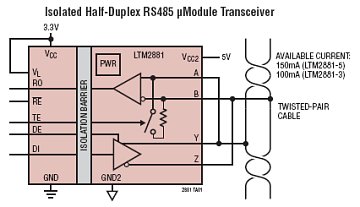

L'immagine qui in basso mostra l'LTM2881 configurato come alimentatore dedicato isolato con il transceiver RS485 disabilitato, fornendo una potenza di 1W a 5V. Il DI funziona al VL supply, che supporta tensioni da 1.62V a 5.5V. Quando il VCC2 è maggiore di 2.6V, RO e DOUT sono pilotati a livello logico appropriato in base agli ingressi A e B e DIN. Quando VCC2 è inferiore a 2.4V, RO e DOUT sono in alta impedenza.

Le caratteristiche dell'LTM2881

    - alimentazione DC isolata: 5V fino a 200mA
    - trasceiver isolato RS485/RS422: 2500VRMS
    - data rate 20Mbps o (EMI bassa) 250kbps
    - nessun componente esterno necessario
    - funzionamento: 3.3V (LTM2881-3) o 5.0V (LTM2881-5)
    - ESD alta: ±15kV HBM sull'interfaccia del transceiver

L'LTM2881 è un transceiver μModule RS485/RS422 galvanicamente isolato. Non richiede componenti esterni. Un unico alimentatore fornisce la tensione agli entrambi i lati della interfaccia attraverso un convertitore DC/DC isolato, integrato, a basso rumore, con un'efficiente uscita a 5V.

Gli induttori accoppiati e un trasformatore di isolamento forniscono 2500VRMS di isolamento tra il transceiver di linea e l'interfaccia logica. L'LTM2881 è ideale per i sistemi dove il loop di massa deve essere aperto, consentendo forti variazioni di tensione. La comunicazione ininterrotta è garantita per i transients superiori a 30kV/μs.

Le applicazioni dell'LTM2881

    - reti industriali
    - interfaccia isolata RS485/RS422
    - breaking RS485 Ground Loops

Le velocità di "maximum data rates" sono 20Mbps o 250kbps in modalità limitata "slew". Trasmettere dati, DI e ricevere dati, RO, sono implementati nell'evento "driven low jitter". Il ricevitore supporta fino a 256 nodi per bus. Un pin di alimentazione logica consente di interfacciarsi facilmente con diversi livelli logici da 1.62V a 5.5V, indipendente dall'alimentatore principale.

La protezione ESD permette all'LTM2881 di resistere fino a ±15kV (modello del corpo umano) sui pin di interfaccia del transceiver alle forniture isolate e ±10kV attraverso la barriera di isolamento alle alimentazioni logiche senza latch-up o danni.

Per una RS485 completamente isolata (anche l'alimentazione) o anche per realizzare semplicemente un alimentatore da 5V isolato, LTM2881 è la soluzione.
