Remote Shooter BT 1.0: Controllo Bluetooth di macchine fotografiche per Android

Dopo la realizzazione di Remote Shooter 1.0, la soluzione per il controllo remoto dello scatto di macchine fotografiche digitali con funzioni di Time Lapse e ad eventi, trasferiamo l'interfaccia grafica e le sue funzioni su dispositivi Android utilizzando App Inventor.

L'idea nasce dalla curiosità di sperimentare su Android con App Inventor e dalla necessità pratica di espandere l'interfaccia grafica del Remote Shooter 1.0 per rendere al contempo più semplice e rapido l'inserimento dei parametri di Time Lapse o di future funzioni allo studio.

Nel caso infatti sia necessario inserire grandi intervalli di tempo o numero di scatti, ci siamo resi conto che poteva essere complicato e forse anche tedioso, usare solo i tasti up/down sulla board.

Per chi non conoscesse il progetto Remote Shooter 1.0, è sostanzialmente un sofisticato telecomando per lo scatto remoto (ma non solo) di macchine fotografiche digitali tramite la porta USB, molti modelli infatti di compatte e  DSLR, Nikon e Canon ad esempio, sono compatibili in PTP mode con la scheda USB PIC-AP-BOARD (PIC Auto Programming Board) ed il firmware RemShoot 1.0 (Remote Shooter).
La possibilità di attivare remotamente molte funzioni (prima di tutto lo scatto) sulle macchine fotografiche digitali, rende possibile realizzare fotografie a volte impossibili o almeno difficili da realizzare con il metodo tradizionale a causa dei tempi di reazione umani.

Il protocollo PTP e applicazioni nella fotografia.

Gran parte delle macchine fotografiche digitali di fascia medio alta mettono a disposizione un set di comandi PTP per il loro controllo remoto, o semplicemente per il trasferimento delle immagini su un pc.

Utilizzando gli opportuni comandi e proprietà l’appassionato di fotografia potrà:

1) Remotizzare il pulsante di scatto (shutter),
2) Realizzare un Intervallometro (Time Lapse)
3) Scattare foto automatiche sulla base di eventi rilevati da sensori di luce e suono.
Fare scatti nel mondo della fotografia ad alta velocita’ (caduta di una goccia d’acqua o altro liquido, esplosioni di palloncini etc) o fare scatti a intervalli regolari (anche di molte ore) con la funzione Time Lapse (ad esempio per registrare lo sbocciare di un fiore o lo schiudersi di un uovo) e’ facilmente realizzabile abbinando a questo sistema opportuni sensori di movimento, luce o suono.

Per verificare se la tua fotocamera può essere controllata da RemShoot 1.0 o RemShoot BT 1.0 si consiglia di eseguire il test di compatibilità con l’applicazione per windows (XP e Seven):

http://goo.gl/2BVMg

Una volta effettuato il download estraete il file, lanciate l’eseguibile PTPControlCheck.exe e seguite le istruzioni.

Interessante caratteristica di RemShoot BT 1.0 è che Il firmware è aggiornabile tramite una chiavetta USB, altre funzioni potranno quindi essere aggiunte in futuro mediante aggiornamento del firmware che pubblicheremo sul sito.

Va evidenziato che molti comandi sono strettamente dipendenti dalle caratteristiche e dal subset di comandi specifici della propria fotocamera.

Riportiamo alcuni operation codes standard PTP, dove il comando 0x100E determina lo scatto di una foto.

/* Operation Codes */

#define PTP_OC_Undefined                0x1000
#define PTP_OC_GetDeviceInfo            0x1001
#define PTP_OC_OpenSession              0x1002
#define PTP_OC_CloseSession             0x1003
#define PTP_OC_GetStorageIDs            0x1004
#define PTP_OC_GetStorageInfo           0x1005
#define PTP_OC_GetNumObjects            0x1006
#define PTP_OC_GetObjectHandles         0x1007
#define PTP_OC_GetObjectInfo            0x1008
#define PTP_OC_GetObject                0x1009
#define PTP_OC_GetThumb                 0x100A
#define PTP_OC_DeleteObject             0x100B
#define PTP_OC_SendObjectInfo           0x100C
#define PTP_OC_SendObject               0x100D
#define PTP_OC_InitiateCapture          0x100E
#define PTP_OC_FormatStore              0x100F
#define PTP_OC_ResetDevice              0x1010
#define PTP_OC_SelfTest                 0x1011
#define PTP_OC_SetObjectProtection      0x1012
#define PTP_OC_PowerDown                0x1013
#define PTP_OC_GetDevicePropDesc        0x1014
#define PTP_OC_GetDevicePropValue       0x1015
#define PTP_OC_SetDevicePropValue       0x1016
#define PTP_OC_ResetDevicePropValue     0x1017

Il firmware Remshoot 1.0
RemShoot 1.0 gestisce lo scatto delle macchine fotografiche in due diverse modalità contemporaneamente utilizzabili:
   1) Tramite il protocollo PTP, utilizzando la connessione USB della fotocamera.
   2) Tramite porta di comando di un flash esterno. (consigliato uso della posa B e in ambiente oscurato)

Per scatti in alta velocità, per quanto veloce, il protocollo USB può in alcuni casi non essere  idoneo.
Le funzioni attualmente disponibili sono:
   1) Remotizzazione del pulsante di scatto (shutter),

Attenzione: il comando di scatto remoto utilizzato è quello previsto per il Generic PTP, utilizzato dalla gran parte delle macchine fotografiche DSLR e compatte che dichiarano di supportare il protocollo PTP ed il controllo remoto.

   2) Intervallometro (Time Lapse)
       Parametri:

  •     frequenza di scatto in secondi
  •     numero di scatti

   3) Scatto comandato da sensori di luce e suono in base ad eventi esterni.
       Parametri:

  •     sensore abilitato/disabilitato
  •     delay in microsecondi (necessario per poter sincronizzare al meglio lo scatto con la posizione dell'oggetto in movimento intercettato dai sensori utilizzati)



Il nuovo firmware Remshoot BT 1.0

RemShoot BT 1.0 è una evoluzione del precedente che sfruttando un modulo Bluetooth seriale (low cost) trasferisce il menu grafico su una app realizzata in OpenSource per Android, migliorandone radicalmente la usabilità.

Per mezzo di semplici comandi seriali appositamente implementati tra board e device Android si è di fatto svincolato il sottosistema di controllo PTP dall'interfaccia utente che era necessariamente limitata dall'uso di un piccolo display e 3 pulsanti.

Con App Inventor l'interfaccia grafica è ora modificabile da chiunque, così come sarà semplice aggiungere altre funzioni, correlare lo scatto di una foto con i sensori del dispositivo (accelerometro, GPS, bussola magnetica etc), comandi vocali o trigger esterni (es SMS, comandi da web etc), gettando così le basi per future implementazioni per tutte le esigenze, limitate solo dalla fantasia dello sviluppatore.

http://www.glptech.blogspot.it/Elenchiamo il set di comandi previsti per questa prima versione:

N.b: Tutti i comandi terminano sempre con un punto.



Comando                  Azione
SHOOT.                    Scatto immediato

TIMERIP=nnnnn.       Setta numero di scatti da 1 a 32768
TIMERIP?.                Legge num scatti configurati
TIMEINT=nnnnn.       Setta secondi di intervallo tra ogni     scatto (da 1 a 32768)

TIMEINT?                  Legge i secondi di intervallo
ENTIMER=1.             Abilita Time Lapse

ENTIMER=0.             Disattiva Time Lapse
ENTIMER?.               Legge stato Time Lapse (attivo/disattivo
DELAYSENS=nnnnn. Setta delay sensore in microsecondi (da 0 a 32768)
DELAYSENS?.          Legge valore delay impostato
ENSENS=1.              Abilita Sensore

ENSENS=0.              Disabilita Sensore
ENSENS?.                Legge stato sensore (attivo/Disattivo)

Il progetto software della APP è riassunto in questo schema (Block Editor) dove sono definite azioni, eventi e proprietà di ogni componente.

Per la gestione del client Bluetooth, l'app si basa su un template di uno sviluppatore  Mike Schoenborn che ha realizzato diversi progetti molto interessanti in connubio tra Android e Arduino.



Per dare l'idea della programmazione visuale a "Puzzle" di APP Inventor riporto il dettaglio della costruzione dei tre comandi che saranno inviati alla board al click del bottone associato, nell'ordine:

1)  Scatto immediato (SHOOT.)

2)  Impostazione intervallo (in secondi) tra uno scatto e l'altro nel Time Lapse (es TIMEINT=10.)

3)  Abilitazione sensore (ENSENS=1.)





Il Pannello di APP Inventor dove viene definito il design dell'app selezionando bottoni textbox etc dalla palette dei componenti a sx.

L'app è stata ottimizzata per schermi da 3"- 3,5" , testata su diversi device LG e Samsung e su un tablet Archos101.

Da notare che per un bug dello stack Bluetooth della Broadcomm, alcuni device come il Samsung Galaxy Ace non riconoscono il profilo BT SPP (Serial Port Profile), mappato su molte periferiche con COD (Class of Device  = 0×00), di conseguenza il modulo (con nome HC-05) non viene individuato e quindi neanche associato. Ho personalmente sperimentato una app gratuita (Bluetooth Class zero) reperibile sul Google Market che ne consente l'associazione e quindi l'utilizzo con la nostra app.



L'hardware



Alla nostra USB PIC-AP-BOARD è stato collegato in seriale un modulo Bluetooth dual role Master/Slave alimentato a 3.3Volt. Il modulo scelto è molto economico (poco più di 5 euro su Ebay) ma estremamente potente, controllabile anche via I2C e USB ed ha una serie di pin di IO configurabili.



La PIC-AP-BOARD



Dettaglio del modulo BT, per il funzionamento sono richiesti solo 4 pin: 3.3Volt, GND, RX e TX. In basso il layout del modulo e la descrizione dei pin

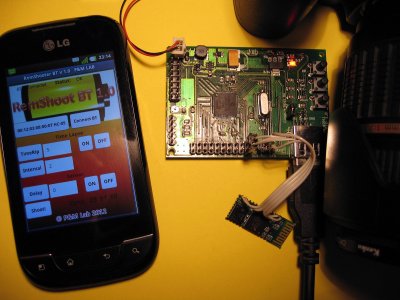

Vista d'insieme dell'hardware.





Le specifiche del modulo Bluetooth

Bluetooth protocol    Bluetooth Specification v2.0+EDR
USB protocol         USB v1.1/2.0
Frequency        2.4GHz ISM band
Modulation       GFSK(Gaussian Frequency Shift Keying)
Transmit power         ≤4dBm, Class 2
Sensitivity            ≤-84dBm at 0.1% BER
Rate                  Asynchronous: 2.1Mbps(Max) / 160 kbps
                    Synchronous: 1Mbps/1Mbps
Security features         Authentication and encryption
Support profiles          Bluetooth serial port (master & slave)
Power Supply       +3.3VDC 50mA
Working temperature   –5 ~ +45 Centigrade



Alcuni esempi di scatti realizzati in combinazione con un modulo sensore suono con diversi valori del parametro delaysens.





Stiamo preparando una versione 2.0 del firmware Remshoot BT sulla PIC-AP-BOARD (sempre aggiornabile da key usb), con la quale si potranno inviare dalla app sviluppata a piacere, comandi sperimentali, leggere o settare proprietà PTP, in modo da rendere ancora più estese e creative le funzioni ed il controllo della macchina fotografica.

Riferimenti:

Remote Shooter 1.0: sistema di controllo remoto USB per macchine fotografiche

Controllare una fotocamera digitale tramite porta USB in modalità PTP 1/2

Controllare una fotocamera digitale tramite porta USB in modalità PTP 2/2

App Inventor for Android di Google Labs diventerà presto Open Source.





Il progetto software dell'app BT per Android che si interfaccia con la scheda PIC-AP-BOARD è stato realizzato da Telegiangi61 e Agosillo, e viene rilasciato in Open Source.

Per successivi approfondimenti o evoluzioni http://glptech.blogspot.it/

Per limiti di spazio, l'app è scaricabile da qui

o direttamente dal cellulare tramite il qrcode













I sorgenti della APP per le modifiche su App Inventor sono nella sezione allegato.

Il firmware Remshoot BT 1.0 sarà inviato a chi acquista la PIC-AP-BOARD.
