Arduino gioca a biliardino: il calcio balilla diventa digitale

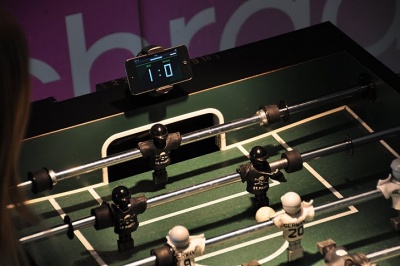

Arduino integrato nel biliardino per mostrare il punteggio in tempo reale

Alzi la mano chi non conosce il biliardino, o calcio balilla! Chi lo ha fatto si vergogni! Scherzi a parte, ho introdotto questo storico gioco per parlare di un progetto open source che riguarda Arduino: il biliardino digitale. L’idea nasce da un team di sviluppatori tedeschi, che hanno deciso di perdere buona parte del loro tempo per dare vita ad un progetto open source e aperto a tutti, nonché divertente. La collaborazione tra Arduino e il biliardino permette di rendere quest’ultimo un gioco altamente interattivo, tramite il quale creare delle leghe con i propri amici. Si tratta di un work in progress, quindi manca ancora qualche tassello, ma è più che uno spunto per chi volesse completare il lavoro da solo.

Arduino e il biliardino: il futuro incontra la tradizione

Per farla breve, vediamo subito come funziona questo progetto, che è interamente scaricabile e aperto a nuove idee per migliorarlo. Uno speciale sensore fotografico traccia le diverse azioni e riconosce quando viene segnato un goal; nel momento in cui la palla passa il sensore, quest’ultimo manda un segnale ad una board Arduino integrata e il piccolo microcontrollore notifica il server via Wi Fi, in modo che i dati possano essere elaborati dal software (anch’esso open source e scaricabile).

Una WebApp per il telefonino

Una funzione importante di questo biliardino by Arduino è una WebApp appositamente creata dal team che trasforma il proprio telefono in un segnapunti digitale. L’applicazione è totalmente web based, il che elimina del tutto le noiose installazioni, ed è compatibile con tutti i dispositivi mobili moderni. Grazie ad essa è possibile visualizzare sul telefonino il risultato in tempo reale.

Biliardino e Arduino: l’hardware e il software

Per far funzionare il biliardino serve prima di tutto una componente hardware: per il prototipo realizzato è stato utilizzato un Arduino Uno con Wifly-Shield più due foto sensori ad infrarossi. La parte più complicata consiste nell’attaccare il sensore in modo da poter segnalare quando la palla è entrata in rete. Sul sito digitalfoosball.com trovate le istruzioni per l’assemblaggio. Il software è open source e gratis, per cui è possibile scaricarlo..tra poco però perché al momento non è ancora disponibile.

Ulteriori dettagli tecnici

Il microcontrollore Arduino notifica via http, tramite il Wifi, i dati ad un server NodeJS; questi dati vengono memorizzati in un CouchDB. Per quanto riguarda la WebApp per il telefonino, sono stati utilizzati i linguaggi HTML5, CSS3 e JavaScript per mostrare il risultato in tempo reale. Il motore per le statistiche di gioco è implementato come una CouchApp; entrambe le applicazioni sono potenziati da EC2 di Amazon e da Cloudfront WebServices. Il lato divertente è la creazione della lega, il posto in cui i dati prendono vita e si trasformano in statistiche; è possibile quindi organizzare tornei di biliardino e avere tutte le informazioni necessarie grazie ad Arduino. È possibile creare anche un profilo personale nel quale accedere a statistiche più dettagliate, come osservare l’andamento delle proprie prestazioni e vedere chi è il rivale più acerrimo. Insomma un modo per divertirsi e realizzare un gran bel progetto open source. Date anche un’occhiata al video, ne vale la pena!

Arduino è disponibile da Farnell





Scrivi un commento all'articolo esprimendo la tua opinione sul tema, chiedendo eventuali spiegazioni e/o approfondimenti e contribuendo allo sviluppo dell'argomento proposto. Verranno accettati solo commenti a tema con l'argomento dell'articolo stesso. Commenti NON a tema dovranno essere necessariamente inseriti nel Forum creando un "nuovo argomento di discussione". Per commentare devi accedere al Blog
ritratto di biliArduino

un altro bel progetto con

un altro bel progetto con questa scheda fantastica! avete visto biliardino con Arduino in azione?!
http://digitalfoosball.com/#inaction

ritratto di Bazinga

Se il biliardino si collega a

Se il biliardino si collega a internet, ha un display lcd, utilizza una scheda elettronica (arduino)........................

Allora non è più il biliardino. Ridateci i "sapori di una volta", ridateci il BILIARDINO!

ritratto di Edi82

Eh eh bazinga, hai ragione!!

Eh eh bazinga, hai ragione!! ma purtroppo il mondo cambia e chissà tra 50 anni si lamenteranno del biliardino mosso col pensiero e rivorranno il caro vecchio LCD! per ora le mazzette restano però!

ritratto di Gianpiero

ragazzi io ci gioco ogni

ragazzi io ci gioco ogni giorno col nostro biliardino digitale e vi posso assicurare che non è cambiato niente rispetto al classico "sapore di una volta".
l'unica cosa che cambia è che i gol vengono monitorati e ognuno compare in una classifica online.
tipo torneo aziendale.
quindi niente paura, non roviniamo il gioco. semplicemente sperimentiamo nuove possibilità.
