In questo articolo analizziamo il layout della tradizionale scheda elettronica Arduino UNO R3 per scoprire come è progettata davvero, e quali considerazioni pratiche possiamo applicare subito nei nostri PCB. Prepariamoci ad affrontare un viaggio dentro una delle schede più iconiche e intramontabili del mondo maker.
Introduzione
La scheda Arduino UNO è probabilmente la più conosciuta nel mondo dell’elettronica open source. È semplice, economica, robusta e, soprattutto, progettata con grande attenzione ai dettagli. Proprio per questo, rappresenta un caso di studio ideale per chi vuole migliorare le proprie competenze nella progettazione dei circuiti stampati. Spesso, l'espressione "reverse engineering" in ambito elettronico viene fraintesa. Fare reverse engineering significa sostanzialmente osservare, capire e analizzare una scheda elettronica esistente per comprenderne lo schema, i componenti ed il funzionamento, ricostruendo circuiti, layout e connessioni - spesso senza documentazione originale - al fine di replicarla, modificarla o individuare guasti e miglioramenti progettuali in modo avanzato. Analizzare una scheda come Arduino UNO permette di entrare nella mente del progettista, capire le priorità, individuare le scelte intelligenti e, soprattutto, riconoscerne i compromessi che sono alla base di ogni progetto. È un esercizio estremamente utile, in particolare per hobbisti e makers che vogliono fare un salto di qualità nella realizzazione dei propri lavori. In questo articolo, esploriamo la scheda dal punto di vista del layout PCB, delle scelte progettuali e delle buone pratiche, con un occhio sempre rivolto all’applicazione concreta.
Panoramica generale della scheda
A colpo d’occhio, la Arduino UNO appare come una scheda relativamente semplice, ma già osservando il layout si nota una chiara organizzazione a blocchi funzionali.
Possiamo identificare alcune sezioni principali:
- microcontrollore principale (ATmega328P)
- interfaccia USB-seriale
- circuito di alimentazione
- connettori di ingresso/uscita
Questa separazione non è casuale. I progettisti hanno disposto i componenti in modo da minimizzare interferenze e rendere il routing più pulito possibile. Il microcontrollore è posizionato in una zona centrale, mentre la sezione di alimentazione è confinata lateralmente. La parte USB, invece, è separata per evitare che il rumore digitale interferisca con il resto del circuito. L'organizzazione è una prima lezione fondamentale poiché un buon layout nasce da un buon posizionamento dei componenti.

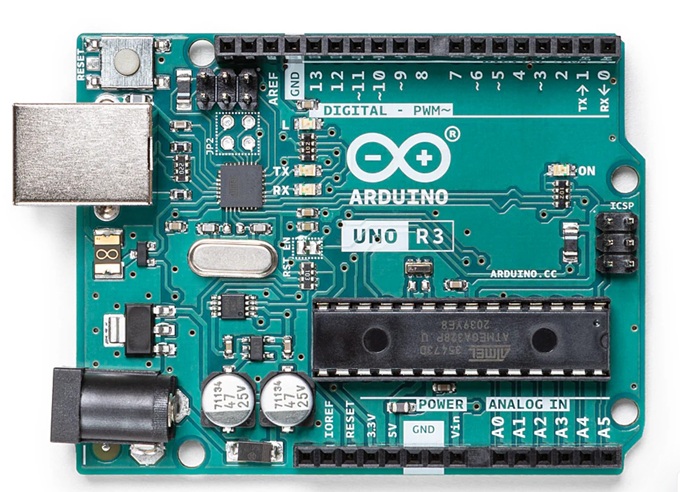

Figura 1: Scheda Arduino UNO R3

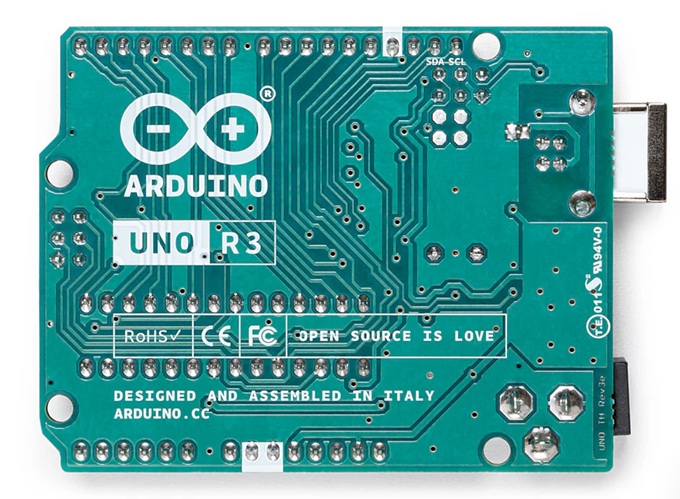

Figura 2: Scheda Arduino UNO R3
Il cuore della scheda: il microcontrollore
Il cuore di Arduino UNO è il microcontrollore ATmega328P. Tutto il resto della scheda ruota attorno a questo componente. Osservando il layout si nota subito un dettaglio importante, i condensatori di bypass sono posizionati molto vicino ai pin di alimentazione del microcontrollore, una scelta che riduce le induttanze parassite e garantisce una migliore stabilità del sistema. Anche il quarzo è collocato a distanza minima dal microcontrollore. Le linee di clock sono particolarmente sensibili al rumore, e mantenerle corte è essenziale per evitare problemi di funzionamento. Il routing dei segnali digitali è relativamente semplice, ma comunque ordinato, e le piste non sono eccessivamente lunghe e seguono percorsi logici. Non c’è un uso eccessivo di vias, segno che il layout è stato pensato con attenzione già in fase iniziale. Possiamo quindi dedurre una regola fondamentale: i componenti critici devono essere vicini tra loro.
La sezione di alimentazione
La sezione di alimentazione della board Arduino UNO è un ottimo esempio di progettazione robusta, pratica e affidabile. La scheda può essere alimentata tramite USB o tramite jack esterno, il che richiede un circuito di selezione della sorgente ed una gestione attenta delle tensioni. Il regolatore lineare è accompagnato da condensatori di ingresso e uscita ben posizionati, essenziali per la stabilità. Le piste di alimentazione sono più larghe rispetto a quelle dei segnali, aspetto fondamentale per ridurre la resistenza e limitare le cadute di tensione. Inoltre, la disposizione dei componenti segue il flusso della corrente: ingresso → regolazione → distribuzione. È interessante notare anche la presenza di protezioni come diodi e fusibili ripristinabili, che rende la scheda più robusta e adatta all’uso in contesti didattici, dove gli errori sono frequenti.
N.B. Considerazione importante: l’alimentazione non è un dettaglio secondario, bensì una delle parti più critiche del progetto.

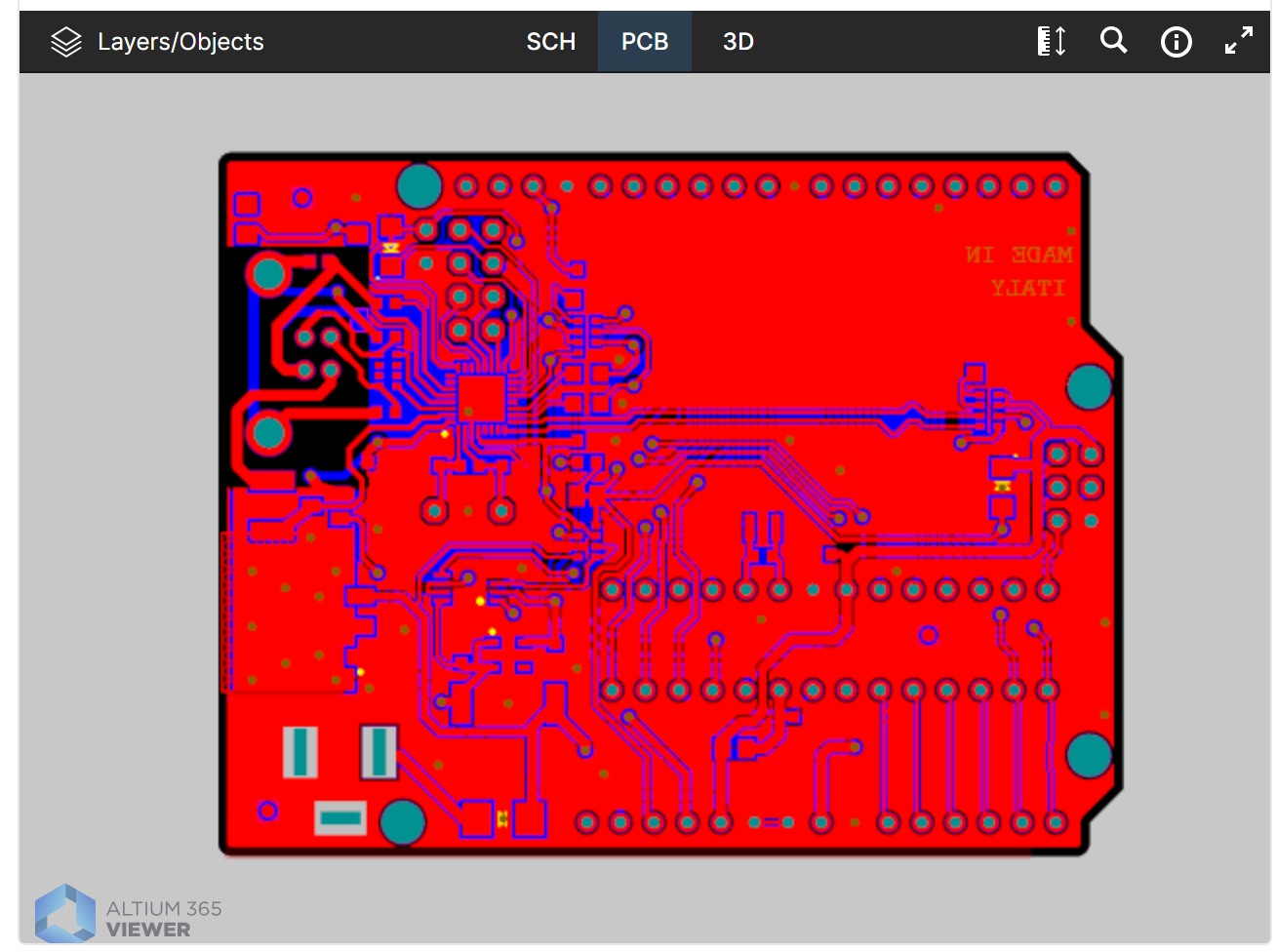

Figura 3: PCB della scheda
Interfaccia USB e comunicazione seriale
La comunicazione USB nella scheda Arduino UNO è gestita da un secondo microcontrollore, l’ATmega16U2. La scelta progettuale non è affatto casuale poiché permette di avere una maggiore flessibilità rispetto a soluzioni con chip dedicati. Dal punto di vista del layout si nota che la sezione USB è relativamente compatta. Le linee USB sono mantenute corte e parallele, una buona pratica per ridurre disturbi e migliorare l’integrità del segnale. Anche qui troviamo condensatori di bypass ed una disposizione ordinata dei componenti. Il connettore USB è posizionato sul bordo della scheda, come è logico aspettarsi, per facilitare l’accesso. Questa parte del PCB indica che anche segnali relativamente veloci possono essere gestiti bene con un layout semplice, purché si rispettino alcune regole base.
Gestione della massa e dei layer
La Arduino UNO è una scheda a doppio layer, quindi non dispone della complessità dei PCB multistrato, nonostante questo, la gestione della massa è sorprendentemente efficace. Una buona parte del PCB è occupata da aree di massa (ground plane) che aiutano a ridurre il rumore e migliorano la distribuzione della corrente di ritorno. Le vias vengono utilizzate per collegare le masse tra i due layer creando una struttura più solida. Pur non essendoci una separazione estrema tra massa analogica e digitale, il layout è comunque studiato per evitare che i segnali rumorosi interferiscano con quelli più sensibili. Anche con soli due layer si può ottenere un buon risultato se si lavora con attenzione.
Routing e organizzazione delle tracce
Il routing della scheda Arduino UNO è un esempio di perfetto equilibrio tra semplicità ed efficacia.
Le tracce sono generalmente:
- corte
- dirette
- ben distanziate
Non si vedono incroci inutili o percorsi tortuosi. Le vias sono usate solo quando necessario per evitare complicazioni inutili. Un altro aspetto interessante di cui tenere conto è la coerenza visiva, il layout è infatti leggibile anche ad occhio nudo, e questo oltre ad essere un fattore prettamente estetico, aiuta anche nella manutenzione e nel debug. Un layout pulito è anche più facile da capire e modificare.
Compromessi progettuali e scelte pratiche
Nonostante sia un progetto ben fatto, la board Arduino UNO non è perfetta. Alcune scelte sono chiaramente dettate da compromessi, ad esempio, l’uso di connettori standard per gli shield impone determinati vincoli di layout che non sempre si rivelano ideali dal punto di vista elettrico. Alcune piste sono più lunghe del necessario proprio per rispettare la compatibilità meccanica. Inoltre, il design è pensato per essere economico da produrre. Tutti questi aspetti si traducono nella scelta di evitare soluzioni troppo sofisticate o costose. I compromessi sono parte integrante del lavoro di progettazione elettronica, in quanto non esiste un PCB perfetto in assoluto, ma soltanto soluzioni ottimizzate per uno specifico contesto.
Cosa possiamo imparare davvero
Dall’analisi della scheda Arduino UNO si evidenziano alcune considerazioni pratiche che ogni maker può subito mettere in pratica:
- posizionare prima i componenti critici
- mantenere corte le connessioni importanti
- usare correttamente i condensatori di bypass
- progettare con attenzione la sezione di alimentazione
- mantenere il layout semplice e leggibile
I princìpi qui citati non richiedono strumenti avanzati nè complesse conoscenze accademiche. Si tratta di regole di buon senso tecnico, validate dall’esperienza.
Conclusioni e considerazioni
Analizzare la scheda elettronica Arduino UNO è in primis un esercizio estremamente formativo. Dietro un’apparente semplicità costruttiva si nasconde in realtà un progetto ben curato, equilibrato e ricco di soluzioni intelligenti. Il vero valore di questo tipo di analisi va oltre i dettagli specifici. Il punto centrale è nel metodo, come osservare, capire e applicare. Ogni PCB racconta un percorso fatto di scelte, vincoli e obiettivi. Imparare a leggere una scheda significa diventare progettisti migliori. Per chi si avvicina per la prima volta alla progettazione PCB, la scheda Arduino UNO, seppure sia un modello base, rimane senza dubbio un punto di riferimento solido, da intendersi anche come "manuale pratico" da studiare.
