PCB flex e rigid-flex. Tecnologie, vantaggi e produzione avanzata con PCBWay

I PCB flessibili e rigid-flex sono una delle evoluzioni più interessanti nel mondo dell’elettronica moderna. Grazie alla loro capacità di adattarsi a forme complesse e ridurre ingombri e connessioni, trovano applicazione in numerosi settori. Nel corso dell'articolo approfondiamo questa tipologia di circuiti stampati analizzando la nota azienda PCBWay, che si distingue come uno dei principali produttori globali di PCB flex e rigid-flex, offrendo servizi completi dalla prototipazione alla produzione in serie.

Cosa sono i PCB flessibili e perché stanno rivoluzionando l’elettronica

I PCB flessibili, noti anche come Flex PCB o FPC (Flexible Printed Circuit), sono circuiti stampati realizzati su substrati polimerici sottili e deformabili, tipicamente in poliimmide. A differenza dei tradizionali PCB rigidi, questi circuiti stampati possono essere piegati, arrotolati o modellati tridimensionalmente senza compromettere la funzionalità elettrica, caratteristica che li rende ideali per applicazioni in cui lo spazio è limitato o la geometria del dispositivo è molto complessa. Sul piano costruttivo, un PCB flessibile è composto da un film isolante su cui vengono depositate piste conduttive, generalmente in rame, protette da un rivestimento superficiale. La struttura consente sia la flessibilità meccanica sia la resistenza a condizioni ambientali estreme. Infatti, i materiali utilizzati, come la poliimmide, offrono un’eccellente dissipazione termica e stabilità a temperature elevate, che rendono questi circuiti adatti a contesti industriali e aerospaziali.

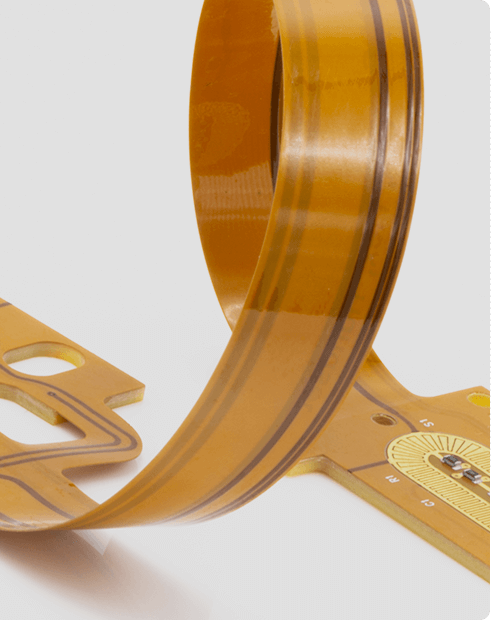

Figura 1: Flex PCB (Fonte: PCBWay)

L’adozione dei PCB flessibili è cresciuta notevolmente negli ultimi decenni, soprattutto grazie alla miniaturizzazione dei dispositivi elettronici. Smartphone, dispositivi indossabili, sensori IoT e sistemi medicali fanno largo uso di questa tecnologia. Inoltre, grazie alla riduzione dei connettori e delle saldature, è possibile aumentare l’affidabilità complessiva del sistema e diminuire i punti di possibile guasto. Un altro vantaggio che si ottiene è la riduzione del peso e del volume. I PCB flessibili possono occupare fino ad una frazione dello spazio richiesto da un circuito tradizionale, consentendo design più compatti e innovativi. La libertà progettuale è un elemento fondamentale per lo sviluppo di prodotti elettronici di nuova generazione.

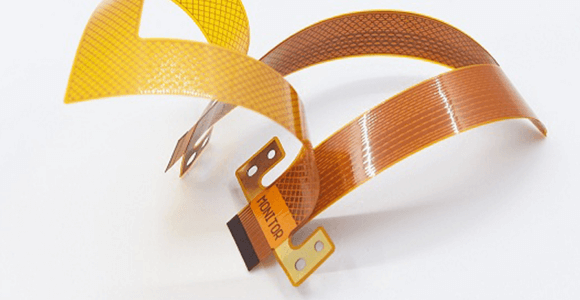

Figura 2: Flex PCB (Fonte: PCBWay)

Rigid-Flex PCB, l’evoluzione ibrida tra rigidità e flessibilità

I PCB rigid-flex rappresentano una naturale evoluzione dei circuiti flessibili, combinando in un’unica soluzione sezioni rigide e sezioni deformabili. In pratica, si tratta di circuiti multilayer in cui substrati flessibili sono integrati con parti rigide, creando una struttura unica e continua. L'integrazione elimina la necessità di connettori e cavi tra le varie sezioni del circuito, migliorando affidabilità e compattezza. A livello funzionale, le aree rigide forniscono supporto meccanico per componenti elettronici complessi, mentre le sezioni flessibili permettono piegature e connessioni tridimensionali. La conformazione dei PCB rigid-flex consente di progettare dispositivi elettronici con forme non convenzionali, sfruttando al meglio lo spazio disponibile all’interno di un prodotto. Un aspetto fondamentale di questo tipo di PCB è la progettazione tridimensionale. A differenza dei tradizionali circuiti stampati che si sviluppano su un piano, i circuiti rigid-flex devono essere progettati considerando anche le piegature e le deformazioni durante l’installazione e l’uso. Ciò richiede competenze avanzate e strumenti CAD specifici.

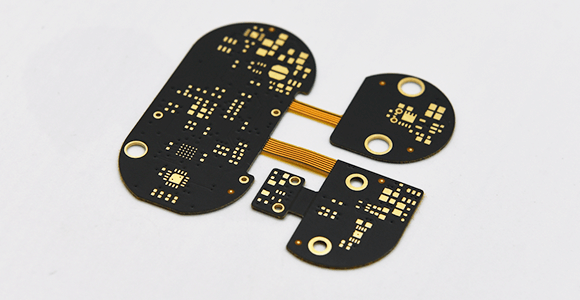

Figura 3: Rigid-flex PCB (Fonte: PCBWay)

I principali vantaggi che si ottengono nell'impiego dei PCB rigid-flex includono maggiore resistenza a vibrazioni e urti, riduzione dei punti di interconnessione e miglioramento delle prestazioni elettriche. Infatti, l’assenza di cablaggi intermedi riduce le perdite di segnale e le interferenze elettromagnetiche, rendendo questi PCB ideali per applicazioni ad alta velocità e alta frequenza. La tecnologia rigid-flex è ampiamente utilizzata in settori critici come aerospazio, automotive, medicale e telecomunicazioni, in cui affidabilità e compattezza sono requisiti fondamentali da ottenere.

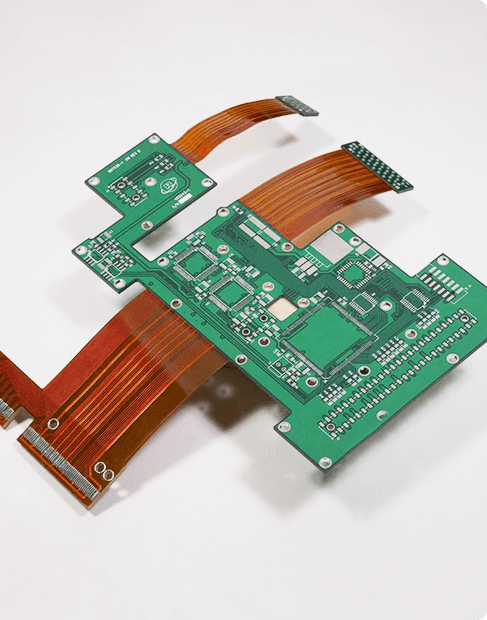

Figura 4: Rigid-flex PCB (Fonte: PCBWay)

Applicazioni dei PCB flex e rigid-flex nei settori industriali

L’utilizzo dei PCB flessibili e rigid-flex si estende ad una vasta gamma di applicazioni, grazie alla loro versatilità e alle prestazioni elevate. Questi tipi di PCB sono ampiamente diffusi in dispositivi wearable, medicale, telecomunicazioni e automazione industriale. Nel settore consumer, ad esempio, sono fondamentali per smartphone, tablet e dispositivi indossabili, dove lo spazio è limitato e la necessità di design compatti è essenziale. Nel campo medicale, i PCB flessibili trovano impiego in dispositivi diagnostici, apparecchiature portatili e impianti biomedicali. La loro capacità di adattarsi a forme anatomiche e di resistere a condizioni ambientali complesse li rende ideali per applicazioni sanitarie avanzate. Nel settore automotive, i rigid-flex sono utilizzati per sistemi di controllo, sensori e infotainment in quanto la resistenza a vibrazioni e temperature elevate garantisce affidabilità anche in condizioni operative difficili. Analogamente, nell’aerospazio e nella difesa, questi circuiti stampati sono ampiamente impiegati per avionica, sistemi radar e strumenti di navigazione. Un altro ambito in crescita è quello dell’Internet of Things (IoT), dove la miniaturizzazione e l’integrazione di sensori richiedono soluzioni flessibili e leggere. Anche l’industria e l’automazione beneficiano di questa tecnologia, soprattutto per sistemi compatti e ad alta densità di componenti. La loro ampia diffusione dimostra come i PCB flessibili e rigid-flex non siano più una nicchia di mercato ma una soluzione ormai consolidata sul piano tecnologico nel contesto elettronico globale.

Specifiche tecniche e materiali rendono un PCB flessibile davvero performante

Le prestazioni di un PCB flessibile o rigid-flex dipendono fortemente dai materiali utilizzati e dalle specifiche tecniche di produzione. Il materiale più comune è la poliimmide (PI), scelta per la sua elevata resistenza termica, chimica e meccanica. Questo materiale consente ai circuiti di operare in un ampio range di temperature, da condizioni estreme fino ad oltre 200°C. Altri elementi fondamentali includono il rame (per le piste conduttive), gli adesivi (nelle versioni non adhesiveless) ed i rivestimenti protettivi. La scelta dello stack-up (numero e disposizione degli strati) è fondamentale per garantire flessibilità, integrità del segnale e resistenza meccanica. PCBWay offre configurazioni fino a 16 layer, con spessori che variano da pochi micron fino a diversi millimetri. Le tolleranze sono estremamente precise, con valori dell’ordine di ±1 mil per i layer sottili. Anche le dimensioni minime e massime dei PCB sono ampiamente personalizzabili, consentendo la realizzazione di progetti complessi. Un parametro importante di cui tener conto nella progettazione di PCB è il raggio di curvatura minimo, che deve essere rispettato per evitare danni alle piste. Inoltre, è consigliato utilizzare geometrie arrotondate e pattern di rame retinati per migliorare la flessibilità e ridurre lo stress meccanico. Infine, le finiture superficiali come ENIG (Electroless Nickel Immersion Gold) garantiscono una buona saldabilità e protezione contro l’ossidazione, contribuendo alla durata nel tempo del circuito.

Il servizio di fabbricazione PCB flex e rigid-flex di PCBWay

Il servizio di fabbricazione di PCB flessibili e rigid-flex offerto da PCBWay si distingue per completezza, flessibilità e livello tecnologico, una soluzione end-to-end per progettisti, startup e aziende industriali. L’azienda mette a disposizione una piattaforma integrata che consente di passare rapidamente dal concept alla produzione, con strumenti online per il caricamento dei file Gerber, la configurazione tecnica e la generazione immediata di preventivi personalizzati. Uno degli aspetti più rilevanti del servizio è l’elevato grado di personalizzazione. PCBWay consente, infatti, di scegliere parametri fondamentali come numero di layer (fino a 16 per flex e oltre per rigid-flex), spessore del circuito, materiali (come poliimmide e FR-4), finiture superficiali (ENIG, HASL, immersion silver, etc.) e caratteristiche elettriche come il controllo di impedenza. La flessibilità permette di adattare il prodotto alle esigenze specifiche di ogni applicazione, dalle soluzioni consumer a quelle industriali e ad alta affidabilità. PCBWay aderisce ai più elevati standard di qualità nella selezione dei materiali - Adhesive Polymide, Adhesiveless Polymide, Polyester(PET) - ed utilizza processi avanzati che includono incisione ad alta precisione, laminazione sotto vuoto, placcatura controllata e tecnologie LDI (Laser Direct Imaging), che sono fondamentali per ottenere elevata densità e precisione nelle piste. Il processo produttivo dei PCB flex e rigid-flex è molto più complesso rispetto ai PCB tradizionali poiché richiede tecniche specifiche per la lavorazione dei materiali flessibili, inclusi processi di incisione, laminazione e assemblaggio differenti rispetto ai circuiti rigidi. Inoltre, la gestione delle parti flessibili necessita di particolare attenzione durante tutte le fasi di produzione. Senza dimenticare che la produzione dei rigid-flex richiede una gestione particolarmente accurata delle transizioni tra le zone con sezioni rigide e flessibili, con processi distinti per incisione, saldatura e assemblaggio rispetto ai PCB tradizionali.

PCBWay mette a disposizione una piattaforma online avanzata per la configurazione e il preventivo dei PCB, consentendo ai progettisti di personalizzare ogni parametro progettuale. Attraverso la piattaforma dedicata ai circuiti stampati, utenti e aziende possono configurare ogni dettaglio, dai materiali agli spessori, sino alle finiture e quantità. Il sistema fornisce preventivi immediati e integra produzione, assemblaggio e spedizione, con l'obiettivo di offrire una soluzione completa per progetti elettronici su misura, rapida e altamente personalizzabile.

Un ulteriore punto di forza che contraddistingue PCBWay rispetto alla concorrenza è la rapidità di sviluppo. L'azienda offre tempi di preventivazione di 1-2 giorni e cicli produttivi molto veloci, con tempi di consegna molto rapidi, prototipi disponibili in pochi giorni e produzione completa in tempi relativamente brevi a seconda della complessità del progetto. Ciò consente di accelerare il time-to-market, aspetto critico soprattutto nei settori ad alta innovazione. Tra i servizi offerti troviamo anche supporto tecnico, revisione del design e ottimizzazione dei costi. L'approccio end-to-end permette ai clienti di ridurre notevolmente i tempi di sviluppo e migliorare la qualità finale del prodotto, mentre il supporto tecnico continuo e la collaborazione diretta con team di ingegneri aiutano i clienti nella revisione del design e nell’ottimizzazione produttiva, riducendo il rischio di errori progettuali e garantendo una maggiore affidabilità del prodotto finale. Complessivamente, PCBWay si propone quindi come partner tecnologico completo per lo sviluppo di PCB flessibili e rigid-flex di alta qualità.

Analisi dei costi nei PCB flessibili e rigid-flex

Uno dei parametri con maggior peso nella scelta di PCB flessibili o rigid-flex è il costo. Rispetto ai PCB rigidi tradizionali, questa tipologia di circuiti stampati è generalmente più costosa a causa della complessità dei materiali e del processo produttivo che li caratterizza. Tuttavia, il costo deve essere valutato considerando l’intero sistema e non solo il singolo componente. Tra i principali fattori che influenzano il prezzo troviamo il numero di layer, le dimensioni, i materiali, la quantità prodotta e la complessità del design. Prendendo come riferimento PCBWay, il costo iniziale può essere relativamente elevato anche per piccole quantità, ma diventa molto competitivo in produzione di massa. Un altro elemento da considerare è il risparmio indiretto. L’utilizzo di PCB flex o rigid-flex può infatti ridurre notevolmente il numero di componenti, eliminare connettori e cablaggi, e semplificare l’assemblaggio, il che si traduce in una riduzione dei costi complessivi del sistema ed in una maggiore affidabilità. Per ottimizzare i costi, è fondamentale progettare il PCB tenendo conto delle linee guida del produttore, evitando geometrie complesse non necessarie e scegliendo materiali adeguati all’applicazione. L’utilizzo di strumenti di preventivazione online, come quelli offerti da PCBWay, permette di valutare rapidamente diverse configurazioni e trovare il miglior compromesso tra prestazioni e prezzo.

Test e controllo qualità

La qualità è da sempre un aspetto centrale nella produzione di PCB flessibili e rigid-flex, soprattutto quando è necessario garantire affidabilità e prestazioni in applicazioni critiche. PCBWay investe costantemente in tecnologie avanzate e macchinari di ultima generazione per garantire precisione e qualità elevata, adottando un approccio rigoroso al controllo qualità, che include ispezioni visive, test elettrici e verifiche funzionali su ogni circuito stampato prodotto. Tra i test più comuni troviamo il controllo automatico ottico (AOI), il test elettrico per verificare la continuità delle piste e l’assenza di cortocircuiti, e test meccanici per valutare la resistenza alla flessione. Tutti questi controlli garantiscono che ogni PCB soddisfi gli standard richiesti. Inoltre, i PCB rigid-flex vengono sottoposti a test di resistenza a vibrazioni e urti per assicurare prestazioni affidabili anche in condizioni operative difficili. La conformità agli standard internazionali, come IPC-6013, rappresenta un ulteriore elemento di garanzia. Il controllo qualità, che non si limita alla sola fase finale, coinvolge l’intero processo produttivo, dalla selezione dei materiali alla fase di assemblaggio, al fine di individuare eventuali problemi in anticipo e ridurre il rischio di difetti in corso d'opera.

Considerazioni finali

I PCB flessibili e rigid-flex rappresentano una tecnologia chiave per l’elettronica moderna, con vantaggi significativi in termini di miniaturizzazione, prestazioni e design. Sebbene presentino costi iniziali più elevati, i benefici complessivi li rendono una scelta strategica per numerose applicazioni. PCBWay si posiziona come partner affidabile per la produzione di questi circuiti, grazie a capacità tecniche avanzate, servizi completi ed un forte focus sulla qualità. Con l’evoluzione continua dell’elettronica, l’adozione dei PCB flex e rigid-flex continuerà a crescere con nuove opportunità per progettisti e aziende di tutto il mondo.
