Controller Buck-Boost a 4 switch da Analog Devices

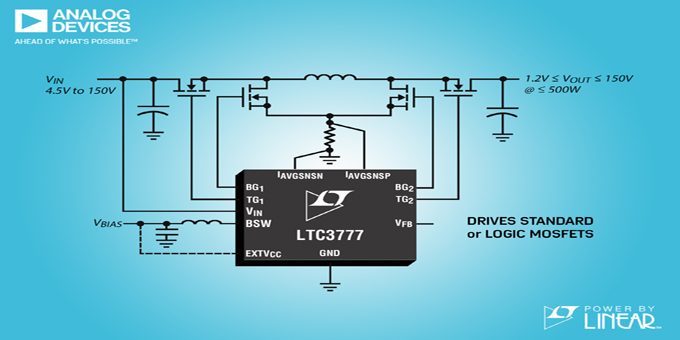

Analog Devices ha presentato LTC3777 Power by Linear, un controller DC-DC buck-boost con efficienza dell'ordine del 99% con un range di tensione di ingresso compreso tra 4.5 V e 150 V.

Il nuovo IC offerto da Analog Devices è progettato per lavorare con una fonte di tensione di ingresso elevata o un ingresso con elevati picchi di tensione. Il dispositivo si dimostra adatto per varie applicazioni in differenti ambienti automotive, industriali e medicali. La tensione in uscita del dispositivo può essere impostata su valori compresi tra 1,2V e 150V, con una potenza di uscita fino a 500 W. Utilizzando configurazioni in parallelo con altri IC è possibile raggiungere potenze superiori.

L'architettura proprietaria offre una frequenza d’esercizio sincronizzata su un clock esterno da 50kHz a 600kHz. Ulteriori caratteristiche sono il “powergood” della tensione di uscita, soft-start regolabile, blocco per sovratensione d’ingresso e disconnessione della tensione in uscita durante lo spegnimento. LTC3777 è disponibile in un package e-LQFP a 48 pin. Ulteriori caratteristiche tecniche possono essere riassunte nei punti seguenti:

  • Architettura sincrona a 4 switchbuck-boost in controllo di corrente.
  • Alimentatore switching stabilizzato integrato.
  • Limitazione della corrente media in ingresso o uscita.
  • Gate driver dei MOSFET regolabili tra 6V e 10V.
  • Compatibile con NMOS con soglia a livello logico o standard.
  • Disconnessione della tensione in uscita da VINdurante lo spegnimento.
  • Precisione della tensione di riferimento ±1% nell’intervallo da –40oC a 125oC.
