Utilizzando il JTAG è possibile condurre sessioni di debug sul kernel di Linux, vediamo come in questo articolo della Rubrica Firmware Reload, all'interno della quale potrete leggere articoli tecnici della passata rivista cartacea Firmware, inerenti argomenti che riscuotono ancora molto interesse tra professionisti e appassionati di elettronica.

CONFIGURARE L’EMULATORE

Una delle attività da fare è quella, una volta compilato il kernel, di configurare in modo appropriato il nostro JTAG. Di solito, il costruttore di un adattatore fornisce il file di configurazione. Per scrivere una nostra configurazione, o per modificarne una già esistente, sarà necessario leggere la documentazione offerta dal produttore. Nel nostro caso, il Listato 1 presenta un esempio per configurare il PEEDI.

[DEBUGGER]
PROTOCOL = gdb_remote ; gdb remote
REMOTE_PORT = 2000 ; TCP/IP port
GDB_READ_INGNORE_TIME = 3000
[TARGET]
PLATFORM = ARM ; platform is ARM
[PLATFORM_ARM]
JTAG_CHAIN = 4 ; list of IR length of all
; TAP controller in JTAG chain
JTAG_CLOCK = 5, 4000 ; JTAG Clock in [kHz] - 10kHz
; JTAG clock for init operations and
; 10MHz for normal work
TRST_TYPE = PUSHPULL ; type of TRST output: OPENDRAIN
; or PUSHPULL
;WAKEUP_TIME = 200 ; time between releasing the reset and
; starting the jtag communication
RESET_TIME = 20 ; length of RESET pulse in ms; 0
means
; no RESET
CORE0 = ARM7TDMI ; TAP is ARM7TDMI CPU
CORE0_STARTUP_MODE = RESET ; Let the core enable the JTAG port
CORE0_BREAK_PATTERN = 0xDFFFDFFF ; software breakpoint pattern
CORE0_BREAKMODE = soft ; breakpoint mode:
; soft - use software breakpoints
; hard - use hardware breakpoints
CORE0_INIT = INIT_MC13224 ; init section
CORE0_FLASH = FLASH_SPI25 ; FLASH section parameters
CORE0_ENDIAN = LITTLE ; MC13224 works in BIG endian
CORE0_WORKSPACE = 0x00400000, 0x1A00 ; workspace for flash
CORE0_FILE = “myfile.bin”, BIN, 0x00400000 ; default file
CORE0_PATH = “tftp://192.168.1.1” ; default path
[INIT_MC13224]
mem or 0x80003048 0x00000080 ; enable flash power
[FLASH_SPI25]
CHIP = SPI25_FLASH
CPU = MC1322X
SPI_DIV = 0
FILE = “myfile.bin”, BIN, 0 ; file to program
AUTO_ERASE = NO ; erase before program
[SERIAL] ; serial port configuration
BAUD = 115200
STOP_BITS = 1
PARITY = NONE
TCP_PORT = 0 ; enable CLI over RS232
;TCP_PORT = 2023 ; enable serial over TCP/IP
[TELNET]
PROMPT = “mc13224> “ ; telnet prompt
;BACKSPACE = 127 ; comment out for autodetect
[DISPLAY]
BRIGHTNESS = 20 ; LED indicator brightness
VOLUME = 25 ; beeper volume
[ACTIONS] ; user defined scripts
;AUTORUN = 2 ; executed on every target connect
1 = erase
2 = prog
3 = dump_ram
4 = dump_flash
[erase] ; erase flash
flash erase
[prog] ; program flash
flash prog
flash verify
[dump_ram] ; dump part of RAM
memory dump 0x40000000 0x1000 tftp://192.168.1.1/ram.bin
[dump_flash] ; dump part of FLASH
memory dump 0x00000000 0x1000 tftp://192.168.1.1/flash.bin

Listato 1: PEEDI configuration file Freescale MC13224

MINIMAL DEBUGGING ARM LINUX

Questa è una soluzione minimale a basso costo; in effetti, non si ha la necessità di utilizzare una strumentazione esterna e complessa ma il tutto si basa su una classica interfaccia con costi estremamente contenuti. Esistono diversi strumenti disponibili in rete ma, in base all’esperienza personale, si potrebbe optare per la proposta di casa Macraigor su porta parallela o ricorrendo alla semplice interfaccia hardware di Olimex utilizzando OCD attraverso una porta USB o seriale. In questo caso, con ARM-USB-OCD è possibile eseguire il debug delle schede ARM, completo di porta RS232 virtuale con tutti i segnali modem presenti con la presa di alimentazione che può fornire tre valori di tensione 5V - 9V - 12V intervenendo sui jumper di selezione. In alternativa, è anche possibile ricorrere a ARM-JTAG, una soluzione inferiore, con interfaccia JTAG/Parallela. In questo caso, tutto quello che abbiamo bisogno è, oltre all’interfaccia realizzata da Olimex, l’openOCD e Putty. Il tutto si basa su GDB, il debugger GNU, accluso in qualsiasi distribuzione: a questo riguardo possiamo utilizzare la sua modalità testuale o grafica magari ricorrendo al tool DDD (Data Display Debugger) o a Insight. Una volta stabilite correttamente le connessioni è necessario inizializzare la nostra sessione di lavoro così come riportato al Listato 2.

@echo off
echo Connect to a “Wiggler” - type CTRL-c / Strg-c to cancel
rem ** speed **
set SPEED=3
rem ** device-address: 1 for lpt1, 2 for lpt2, same for 3,4 **
set DEVAD=1
rem ** path to ocdremote.exe **
rem set OCDRPATH=C:\WinARM\examples\wiggler_tests\mc
set OCDRPATH=C:\cygwin\usr\local\bin
rem ** CPU-Type **
set CPU=ARM7TDMI-S
rem ** tcp/ip port (default 8888)
set PORT=8888
:restart
%OCDRPATH%\ocdremote.exe -c %CPU% -s %SPEED% -a %DEVAD% -p %PORT% -d
WIGGLER
goto restart

Listato 2: Set-up connessione

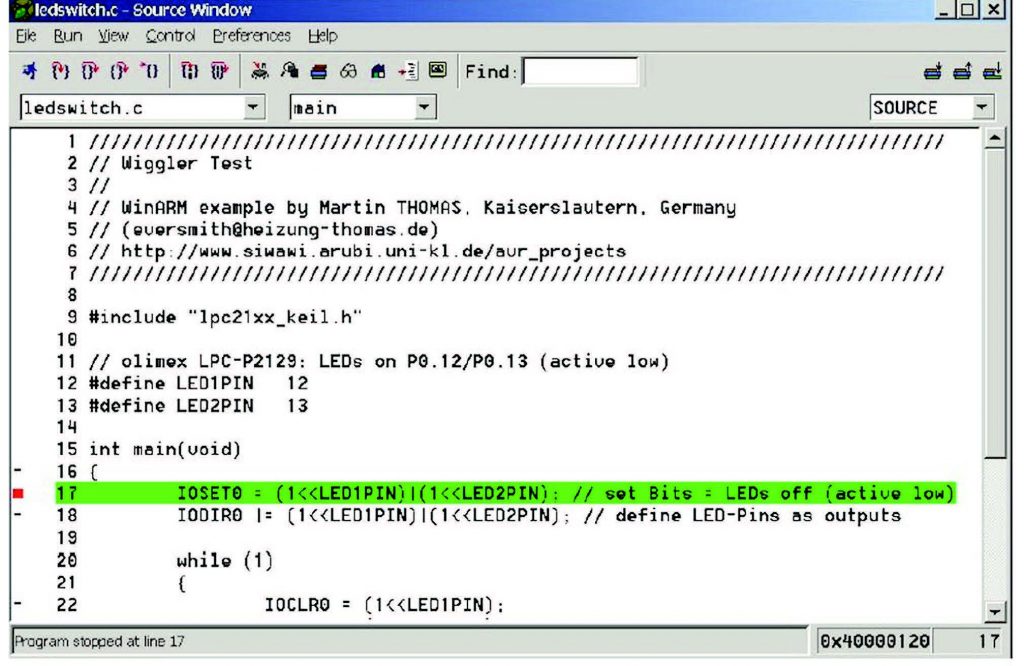

La Figura 1 mostra l’esito positivo con il nostro target, mentre la Figura 2 mostra l’inizio della nostra sessione di debug. Una tipica sessione di lavoro con openOCD inizia con il mount dell’usbfs con il comando sudo mount -t usbfs none /proc/bus/usb e con sudo bin/openocd -f flyswatter.cfg -f lpc3250.cfg; si lancia il nostro programma per la gestione dell’interfaccia JTAG. A questo punto possiamo mettere in esecuzione il debugger con il comando:

arm-unknown-linux-gnueabi-insight vmlinux

all’interno del quale è necessario impostare i parametri di comunicazione con il target hostname e port. In questo caso, stiamo utilizzando la variante grafica di GBD di Insight (Figura 3). Oppure, possiamo anche pensare di lavorare con STM32/ARM Cortex-M3 in ambiente Ubuntu seguendo una procedura seguente ricorrendo a openOCD.

cd ~/stm32/stm32-example/projects/ stm_h103/ make clean make wget http://fun-tech.se/stm32/OpenOCD/ openocd.cfg

A questo punto, ci colleghiamo al nostro target a facciamo partire il nostro server OpenOCD:

xterm -e “openocd -f openocd.cfg” & Attraverso una connessione Telnet …. xterm -e “telnet localhost 4444” &

… possiamo anche mettere in flash il nostro sistema di test, così:

reset halt flash probe 0 stm32x mass_erase 0 flash write_bank 0 main.bin 0 reset halt

A questo punto, dobbiamo far partire il nostro debugger scegliendo la modalità testuale o grafica. In effetti, con:

arm-none-eabi-gdbtui —evalcommand=” target remote localhost: 3333” main.out

si fa partire la sessione testuale, mentre con:

arm-none-eabi-insight —evalcommand=” target remote localhost: 3333” main.out

si fa partire la scelta grafica basata su Insight. Per utilizzare openOCD è necessario scrivere un file di configurazione, uno script file che si prende in carico di inizializzare l’hardware e definire l’ambiente di lavoro da utilizzare. Con la prima parte si intende configurare l’OpenOCD server negli aspetti di ricezione e invio dei comandi verso il debug residente su host. Il primo comando “telnet_port 4444” specifica la porta sulla quale si intende ascoltare le connessioni telnet in entrata. Con gdb_port si instaurano le comunicazioni a livello GDB con il sistema sotto test. Nella sezione Interface si definiscono i parametri utilizzati dall’interfaccia per il test: in questo caso si utilizza il driver ft2232. Questa parte è utilizzata per inizializzare il driver prima di utilizzare il JTAG. È anche possibile definire la memoria target attraverso il comando memory space che identifica l’indirizzo di partenza della porzione di memoria e la sua dimensione. Il lavoro per configurare openOCD deve essere fatto con particolare cura perché deve rispecchiare l’esatta configurazione fisica del nostro target.
